货架设备
在我国，长期以来仓库多数采用平面库的形式，很少使用货架，货物储存只是简单地堆放在地上，改革开放以来，外资企业大量进入，带来了先进的生产设备与管理经验，其中就有仓储技术与设备，部分国内企业在不断向国外企业学习、借鉴的过程中，逐渐认识到货架的重要作用，并引入货架及这种新的仓储方式。但是，国内企业真正开始较多地使用货架，还只有短短几年的时间。近年来，我国企业对货架等仓储设备的需求显著增加，货架在仓储中的使用已经越来越广泛。
一、货架的概念
在仓库设备中，货架是指由支架、隔板或托架组成的立体储存货物的设施。货架在物流及仓库中占有非常重要的地位，随着现代工业的飞速发展，物流量大幅度增加，为实现仓库的现代化管理，改善仓库的功能，不仅要求有足够的货架，而且要求货架具备多功能，并能满足机械化、自动化的需要。
二、货架的作用及功能
1、用钢材或钢筋混凝土制成的架子，可利用提升货架高度来扩大仓库的储存能力。
2、货架上的货物相互不接触、不挤压，减少货损。
3、货物存取方便，采用计算机管理易实现先进先出。
4、可采用防潮、防尘、防盗、防破坏等措施来提高货物储存质量。
5、很多新型货架的结构及功能有利于实现仓库的机械化及自动化管理。
三、货架的分类
1、按照货架的发展形态可划分为传统货架和新型货架。
传统货架包括层架、层格式货架、抽屉式货架、悬臂架、轮胎货架等。新型货架包括旋转式货架、移动式货架、驶入式货架、托盘货架、阁楼式货架、重力式货架等。
2、按照货架适用性分为通用货架和专用货架。
3、按照货架封闭性程度分为敞开式、半封闭和封闭式。
4、按照货物结构不同分为层架、橱架、抽屉架、三角架、悬臂架等。
5、按照货架可移动的不同分为固定式货架、移动式货架、组合货架、可调式货架和流动储存货架等。
6、按照货架高度不同分为低层货架(5m以下)、中层货架(5-15m)和高层货架(15m以上)。
7、按照货架载重量不同分为轻型货架(每层载重量150kg)、中型货架(150-500 kg)和重型货架(500kg以上)。
8、按照货架结构不同分为整体式货架和分离式货架。
9、按照货架载货方式不同分为悬管式、橱柜式和棚板式。
#p#副标题#e#
四、常用货架的结构和特点
在现代化的仓库中，常用的货架结构形式有单元货格式货架、托盘货架、窄巷道型货架、驶入驶出式货架、重力式货架、后推式货架、旋转式货架、托盘式货架、悬臂式货架、阁楼式货架和层架等。
1．托盘货架
托盘货架是以托盘单元货物的方式来保管货物的货架(如下图所示)，是机械化、自动化货架仓库的主要组成部分。托盘货架使用广泛，通用性强。其结构是货架沿仓库的宽度方向分成若干排，其间有一条巷道，供堆垛起重机、叉车或其他搬运机械运行，每排货架沿仓库纵长方向分为若干列，在垂直方向又分成若干层，从而形成大量货格，得以用托盘存储货物。
托盘货架的优点是：①每一块托盘均能单独存入或移动，而不需移动其他托盘；
②可适应各种类型的货物，可按货物尺寸要求调整横梁高度；③配套设备简单，成本低，能快速安装及拆除；④货物装卸迅速，主要适用于整托盘出入库或手工拣选的场合。
这种货架通常高为6m以下、排放3-5层为宜。此外，它的出入库不受先后顺序的影响，一般的叉车都可在其中使用。
#p#副标题#e#
2．悬臂式货架

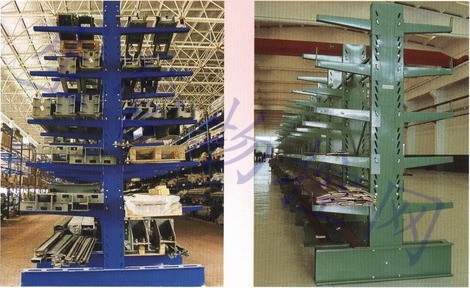

悬臂式货架(如下图所示)，是在立柱上装设杆臂构成的，悬臂常用金属材料制造，其尺寸一般根据所存放物料尺寸的大小确定。为防止物料损伤，常在悬臂上加垫木质衬垫或橡胶带以起保护作用。悬臂式货架为开放式货架，不大便于机械化作业，需配合跨距较宽的设备。该货架一般高度为6m以下，空间利用率较低，约35%-50%。
3．驶入驶出式货架

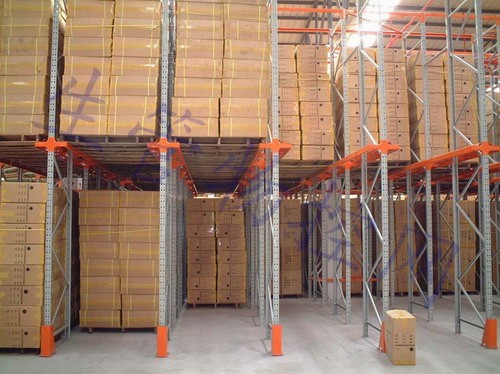

驶入驶出式货架(如下图所示)，是一种不以通道分割的、连续性的整栋式货架，在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能，货物存取从货架同一侧进出，“先存后取，后存先取”。平衡重力式及前移式叉车可方便地驶入货架中间存取货物。
驶入式货架投资成本相对较低，因为叉车作业通道与货物保管场所合一，仓库面积利用率大大提高；但同一通道内的货物品种必须相同或同一通道内的货物必须一次完成出入库作业。适用于横向尺寸较大、品种较少、数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物，由于其存储密度大，对地面空间利用率较高，常用在冷库等存储空间成本较高的地方。
#p#副标题#e#
4．重力式货架

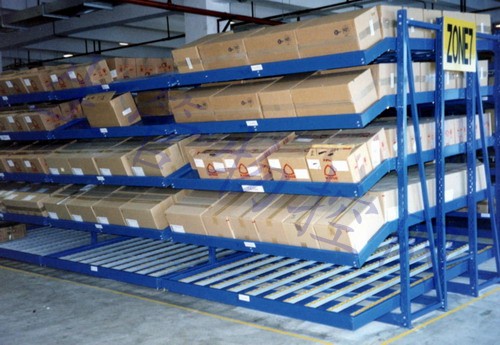

重力式货架(如下图所示)，又称为流动式货架，是一种利用存储货物自身重量来达到存储深度方向上货物运动的存储系统，较多用于拣选系统中。这种货架的一端较高，其通道用来放大货架，另一侧较低，倾斜布置，其通道作为出货用。由于货物放在滚轮上，货架向出货方向倾斜，因此重力会使货物向出口方向自动下滑，以待取出。存货时托盘从货架斜坡高端送入滑道，通过滚轮下滑，逐个存放；取货时从斜坡底端取出货物，其后的托盘逐一向下滑动待取，托盘货物在每一条滑道中依次流入流出。适用于大量储存短时发货的货物和先进先出的场合。
重力式货架通常密集配制，能够大规模密集存放货物，减少通道数量，可有效节约仓库面积；重力式货架能保证先进先出，并且方便拣货，作为分拣式货架普遍应用于配送中心作业中；重力式货架其拣货端与入货端分离，能提高作业效率和作业的安全性。重力式货架还可以根据需要设计成适合托盘、纸箱、单件货物储存的结构和形式。
#p#副标题#e#
5．旋转式货架
旋转式货架又称为回转式货架。在拣选货物时，取货者不动，通过货架的水平、垂直或立体的回转，货物随货架移动到面前。可以通过计算机控制，实现自动存取和自动管理。旋转式货架储存密度大，货架间不设通道，与固定货架相比可以节省占地面积30％-50％。
旋转式货架又可分为水平旋转式货架（见下图所示）
和垂直旋转式货架（见下图所示）两种形式。
多层水平旋转货架其长度为10-20m，高度为2-2.5m，单元载重为200-250kg；也是拣选型，各层货架可以独立旋转；用计算机操作，可以同时执行几个命令；用于出入库频率高、多品种拣选的仓库。垂直旋转式货架属于拣选型货架，占地空间小，存放的品种多，小货格可以拆除，货架两面都可以设置拣选台，方便出入库；主要适合多品种、拣选频率高的货物，如果取消货格可以用于成卷货物的存取。
#p#副标题#e#
6．移动式货架
移动式货架(如下图所示)是在货架的底部安装有运行车轮，可在地面上运行的货架。按驱动方式不同可分为人力推动式、摇把驱动式和电动式。移动式货架只需要一个作业通道，因而可以提高仓库面积的利用率，广泛应用于办公室存放文档，图书馆存放档案文献，金融部门存放票据，工厂车间、仓库存放工具、物料等。移动式货架适用于库存品种多，出入库频率较低的仓库；或库存频率较高，但可按巷道顺序出入库的仓库。其可以节省地坪面积，地面使用率为80％。
7．阁楼式货架

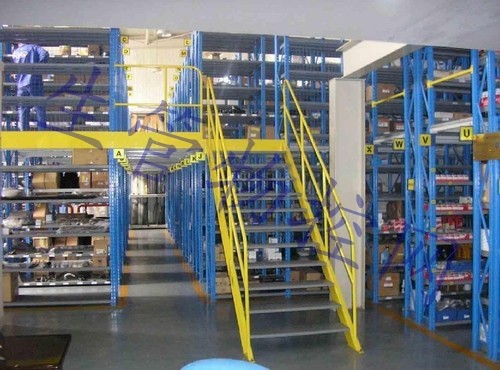

阁楼式货架(如下图所示)将储存空间隔成上、下两层，利用钢架和楼板将空间间隙隔为两层，下层货架结构支撑上层楼板。上层仅放轻量物品、如存放箱、包和散件，下层存放托盘。阁楼式货架适用于五金工具、电子器材、机械零配件等物品的小包装散件储存。存放多品种、少批量货物时可充分利用空间。
#p#副标题#e#
8．层架

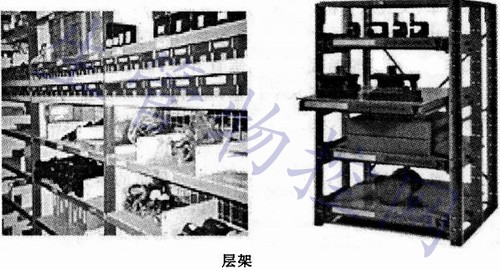

层架(如下图所示)由立柱、横梁和层板构成，层间用于存放货物。层架结构简单，适用范围非常广泛，还可以根据需要制作成层格架、抽屉式和橱柜式等形式，以便于存放规格复杂多样的小件货物或较贵重、怕尘土、怕潮湿的小件物品。
五、货架的选择依据
在现代仓库的管理中，为了改善仓库的功能，不仅要求货架数量多、功能全，而且要便于仓库作业的机械化和自动化。因此，仓库在选择和配置货架时，必须综合分析库存货物的性质、单元装载和库存量，以及库房结构、配套的装卸搬运设备等因素。(如下图所示)
