一、 网络图绘制的基本规则

网络图的绘制遵循以下基本规则：

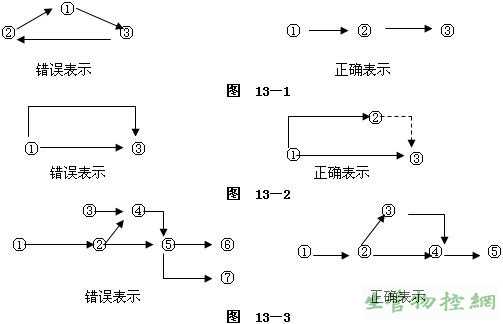

1、不允许出现循环回路，如图13—1。

2、箭头结点的标号必须大于箭尾结点的编号。

3、两结点间只能有一条箭线，如图13—2。

4、网络图只有一个源，一个汇，如图13—3。

5、每项活动都应有结点表示其开始与结束，如图13—4。


6、箭线交叉必须用暗桥，如图13—5。

#p#副标题#e#
二、网络图作业之间的逻辑关系
根据网络图中有关作业之间的相互关系，可以将作业划分为：紧前作业、紧后作业、平行作业和交叉作业。

1、 紧前作业，是指紧接在该作业之前的作业。紧前作业不结束，则该作业不能开始。

2、 紧后作业，是指紧接在该作业之后的作业。该作业不结束，紧后作业不能开始。

3、 平行作业，是指能与该作业同时开始的作业。

4、 交叉作业，是指能与该作业相互交替进行的作业。

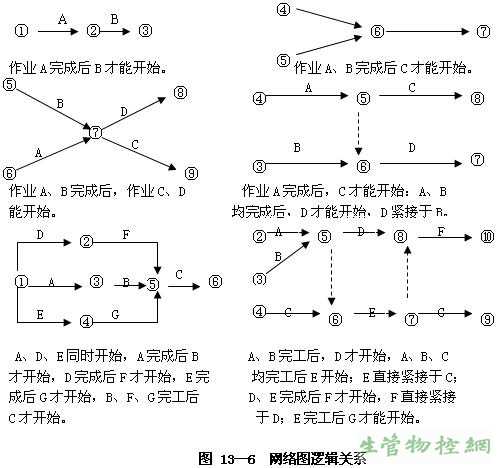

下图13－6反映了网络图中的截取部分各作业之间的关系。


例13.1：根据表13—2所示的已知条件，运用网络图的原则和逻辑表示方法绘制网络图。

根据表13—1资料，可绘制网络如图13—7：
